hamaサージレスノイズブロック（hamaSNB）は、コンピュータの電源供給側から、侵入する雷サージや各種ラインノイズによって発生するハードに対しての被害やシステムに対してのトラブルを未然に防ぎ、常に安定した電圧とクリーンで安心な電源を供給し、PCサーバーや通信機器システムを保護するために開発された、数々の特徴を持つ高性能型サージ・ノイズ防止用の変圧器とフィルタの複合製品です。
変圧器の特性で一番重要視されるのは、電圧変動率ですが、hamaSNBは、一次巻線と2次巻線に同芯配置方式を採用しており、巻線分割方式での漏れリアクタンスを大きくしたノイズ対策トランスと違い、電圧変動率は非常に少なく安定した効率のよい変圧器といえます。
巻線を分割したノイズ対策トランスは、1次・2次間の磁束の結合を悪くしてノイズによる高周波磁束を2次巻線と鎖交させない構造のため漏洩磁束が多く、その対策を必要としますが、hamaSNBは同芯配置方式なので、一般機器用にはリーケージフラックス対策は不要です。変圧器の絶縁使用は耐熱クラスHを採用し、経年変化に強い半永久製品です。
HNB-1型シリーズは用途別にリードタイプ、コンセントタイプ、端子台タイプの3機種を設け、標準容量は100VAより1KVAとします。また、入出力電圧はAC100V及び、AC200Vを標準としますが、お客様のご希望により、標準以外の指定電圧も製作いたします。
コンピュータ・医療用電子装置・NC工作機械等の入力側に当商品を接続することにより、外部より侵入するノイズをブロックし、各機器の誤作動を完全に防止します。
※電機取締規格,UL,CSA,IEC,準拠

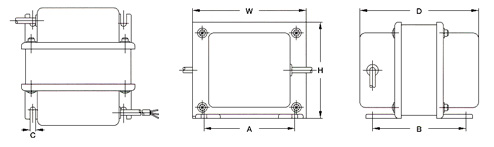

（単位m/m）
| 容量（VA） | W | D | H | A | B | C | 重量（kg） |
|---|---|---|---|---|---|---|---|
| 100 | 109 | 119 | 96 | 89 | 94 | 5 | 3 |
| 300 | 141 | 139 | 118 | 115 | 105 | 7 | 6 |
| 500 | 141 | 174 | 118 | 115 | 140 | 7 | 9.5 |
| 1,000 | 174 | 200 | 152 | 145 | 155 | 8 | 17 |
（単位m/m）
| 容量（VA） | W | D | H | E | A | B | C | 重量（kg） |
|---|---|---|---|---|---|---|---|---|
| 300 | 141 | 139 | 118 | 22 | 115 | 105 | 7 | 6 |
| 500 | 141 | 174 | 118 | 22 | 115 | 140 | 7 | 9.5 |
| 1,000 | 174 | 200 | 152 | 22 | 145 | 155 | 8 | 17 |

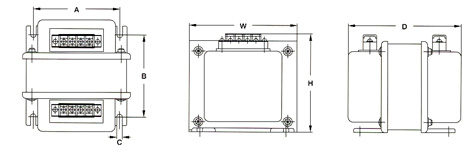

（単位m/m）
| 容量（VA） | W | D | H | A | B | C | 重量（kg） |
|---|---|---|---|---|---|---|---|
| 100 | 109 | 119 | 107 | 89 | 94 | 5 | 3 |
| 300 | 141 | 139 | 127 | 115 | 105 | 7 | 6 |
| 500 | 141 | 174 | 127 | 115 | 140 | 7 | 9.5 |
| 1,000 | 174 | 200 | 155 | 145 | 155 | 8 | 17 |
| HNB-1型 3機種の定格 | |||
|---|---|---|---|
| HNB-1L型 | HNB-1C型 | HNB-1TB型 | |
| 容量（VA） | 100・300・500・1,000 | 300・500・1,000 | 100・300・500・1,000 |
| 周波数（Hz） | 50/60 | ||
| 絶縁種別 | F種 | ||
| 相数 | 単相 | ||
| 定格入力電圧 | AC100VまたはAC200V | AC100V | AC100VまたはAC200V |
| 定格出力電圧 | AC100VまたはAC200V | AC100V | AC100VまたはAC200V |
| 絶縁抵抗 | 100MΩ以上（DC1,000Vメガーにて） | ||
| 耐電圧 | AC2,000V(1分間異状なし) | ||
